E2B/E2E-X2D1-N接近開關 漢開

價格

電議

型號

E2B/E2E-X2D1-N

品牌

漢開

所在地

湖北省武漢市

更新時間

2025-06-27 22:11:35

瀏覽次數

次

產品簡介

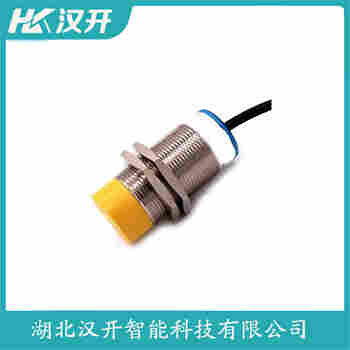

E2B/E2E-X2D1-N接近開關 漢開

產品描述

電感式接近開關是用于非接觸檢測金屬物體的一種低成本方式，當金屬物體移向或移出接近開關時，信號會自動變化，從而達到檢測的目的。其構成主要由三大部分組成：放大輸出電路、開關電路、振蕩器。

其特點之多：堅固、緊湊；感應范圍大；可負荷運作（65v dc 或 320v ac/dc），并且有防護等級，無論環境多苛刻都適用；快速開關頻率；安裝靈活，適合用在小空間；工作距離大，可用于焊接應用，無折減系數。

電感式接近開關工作原理_電感式接近開關作用

電感式接近開關工作原理

電感式接近開關三大組成部分的振蕩器，會產生一個交變磁場。當金屬物接近這一磁場，并達到了感應距離的時候，并會在金屬目標內產生渦流，進而導致振蕩衰減，以至停振。振蕩器振蕩及停振的變化被后級放大電路處理并轉換成開關信號，觸發驅動控制器件，從而達到非接觸式之檢測目的。

電感式接近開關，毋需與運動部件進行機械接觸，感應面能自動感應到目標動作，從而產生驅動，直接產生指令。

電感式接近開關能很好的使用于一般的行程控制，其使用壽命、精度、操作頻率、安裝調整的方便性，以及對惡劣環境的適用能力，是一般機械開關所不能比的。因此它能夠被廣泛地應用于輕紡、機床、印刷、冶金、化工等行業。

電感式接近開關工作原理_電感式接近開關作用

電感式接近開關作用

1. 檢測距離：動作距離是指檢測體按一定方式移動時，從基準位置（接近開關的感應表面）到開關動作時測得的基準位置到檢測面的空間距離。額定動作距離指接近開關動作距離的標稱值。

2. 設定距離：接近開關在實際工作中整定的距離，一般為額定動作距離的0.8倍。

3. 回差值：動作距離與復位距離之間的*值。

4. 標準檢測體：可使接近開關作比較的金屬檢測體。本廠所采用的檢測體為正方形的A3鋼，厚度為1mm，所采用的邊長是接近開關檢測面的2.5倍。
E2B/E2E-X2D1-N接近開關 漢開

5. 輸出狀態：分常開和常閉。當無檢測物體時，常開型的接近開關所接通的負載，由于接近開關內部的輸出晶體管的截止而不工作，當檢測到物體時，晶體管導通，負載得電工作。

6. 檢測方式：分埋入式和非埋入式。埋入式的接近開關在安裝上為齊平安裝型，可與安裝的金屬物件形成同一表面，非埋入式的接近開關則需把感應頭露出，以達到其長檢測距離的目的。

7.響應頻率f：按規定的1秒的時間間隔內，接近開關動作循環的次數。

響應時間t：接近開關檢測到物體時間到接近開關出現電平狀態翻轉的時間之差。

8.導通壓降：既接近開關在導通狀態時，開關內輸出晶體管上的電壓降。

9.輸出形式：分npn二線、npn三線、npn四線、pnp二線、pnp三線、pnp四線、DC二線、AC二線、AC五線等幾種常用的形式輸出。
E2B/E2E-X2D1-N接近開關 漢開
